| 产品特性：电动 | 品牌：沪科阀门 | 型号：防爆电动三通球阀 |
| 加工定制：是 | 工作温度：常温 | 公称压力：1.6 |
| 连接方式：法兰 |

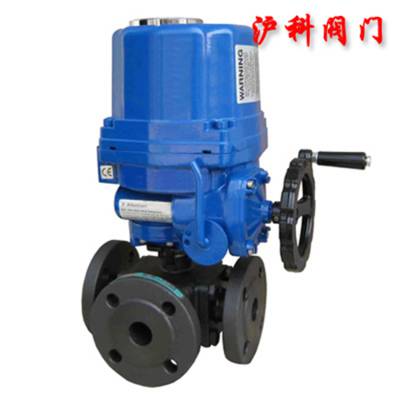

Q944/Q945F防爆电动三通球阀详细资料
防爆电动三通球阀采用QT系列回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
Q944/Q945F防爆电动三通球阀简述
1．防爆电动三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流(如流向图B)。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；A图L型、B图T型(1-4)
Q944/Q945F防爆电动三通球阀电动执行器标准配置
防护等级 | 防水型IP67，NAMUR4和6，（IP68可选） |
电源电压 | 110/220-230V AC/1Ph/50/60Hz±10%, |
控制电源 | 110/220-230V AC/1Ph/50/60Hz±10% |
工作制式（开关型） | S2: 10Min~30Min / S4: 20~50% |
工作制式（调节型） | S4：30~50%, 300~1200次小时 |
电机 | 全封闭鼠笼感应式电机 电机等级为F级 |
限位开关 | 开/关各2个（SPDT 250VAC/10A rating）（可加） |
力矩开关 | 开/关各1个（SPDT 250VAC/10A rating）（可加） |
热保护及设定温度 | 内置热保护开关 开150℃±5℃ ，关97℃±15℃ |
行程 | 90°±5°（0°~100°） |
位置指示 | 连续的位置机械指示 |
手操机构 | 自带 |
自锁功能 | 自带 |
机械限位 | 自带（外部可调） |
抗冷凝加热器 | 5W（100/220-230VA C） |
电缆接口 | 2个PF ?寸 |
环境温度 | 基本型：-20℃~+70℃ 可选型：-40℃+100℃ |
环境湿度 | |
抗震 | XYZ 10g.0.2～34Hz，30分钟 |
外壳 | 铝合金外壳经硬质氧化和聚酯粉末涂层处理 |
Q944/Q945F防爆电动三通球阀性能规范
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系系数KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
公称压力PN(MPa) | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯转角 | 0~90° | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快开式或比例调节式 | ||||||||||||
连接形式 | 法兰式、管螺纹式(G") | ||||||||||||
电动执行机构 | 型号 | QT系列 | |||||||||||
电源电压 | AC220V、AC380V、DC24V | ||||||||||||
作用形式 | 开关型/调节型(隔爆型) | ||||||||||||
调节型 | 信号范围 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
开关型 | 电信号 | AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 | |||||||||||
Q944/Q945F防爆电动三通球阀连接尺寸和外形 PN1.6MPa
型号 | 公称通径 | 尺寸(mm) | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q44F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
