| 产品特性：气动 | 品牌：沪科阀门 | 型号：Q611F-16P |
| 材质：不锈钢 | 连接形式：法兰 |

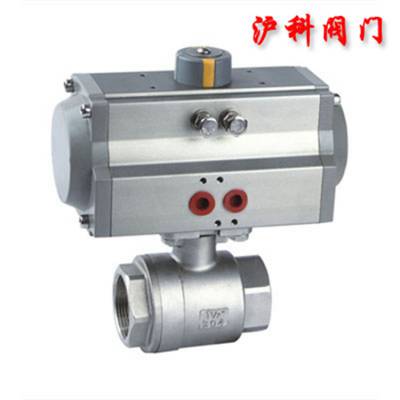

两片式气动丝扣球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不锈钢内螺纹两片式气动球阀时，不会引起球阀密封面的磨损。不锈钢两片式丝扣球阀适用于PN1.0～4.0MPa Class100LB~300LB 锻造高压的可适用于更高压力。
气动丝扣球阀的工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质的阀体可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
内螺纹二片式气动球阀规格标准：
公称通径 DN(mm) | 6-100 | |||||
公称压力 PN(MPa) | 1.6 | |||||
公称压力 PS(MPa) | 强度试验 | 2.4 | ||||
密封试验 | 1.8 | |||||
材料 材料代号 | C | P | R | |||
主要零件 | 阀体 | WCB | CF8 304 | CF8M 316 | ||
球体 | WCB | CF8 304 | CF8M 316i | |||
阀杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28 ℃ -300 ℃ | |||||
气动装置 | 型号 | OBD 系列 | ||||
气源压力 | 0.4-0.7MPa | |||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 | ||
不锈钢两片式气动螺纹球阀尺寸：
口径 | 尺 寸(mm) | |||||||||
三段式 | 对焊式 | 承插焊式 | ||||||||
G | L | D | L | d | D | L | d | D1 | A | |
6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 |
10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 |
15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 |
20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 |
25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 |
32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 |
40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 |
50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 |
65 | 2 | 186 | 64 | 193 | 64 | 78 | / | / | / | / |
80 | 3 | 206 | 78 | 222 | 78 | 94 | / | / | / | / |
100 | 4 | 240 | 98 | 273 | 98 | 124 | / | / | / | / |
