| 产品特性：气动 | 品牌：沪科阀门 | 型号：D671F-10Q |
| 材质：不锈钢 | 连接形式：法兰 |

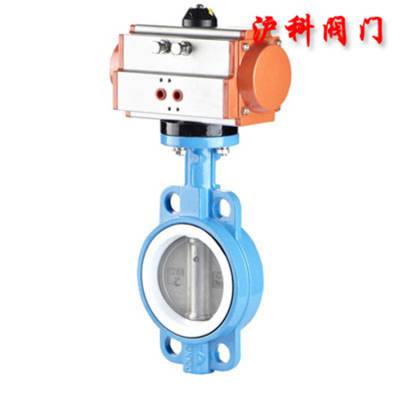

气动四氟蝶阀/气动对夹式蝶阀/耐酸碱气动蝶阀 产品介绍
由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。不锈钢气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
其主要特点为:
（1）设计新颖、合理，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。
气动四氟蝶阀/气动对夹式蝶阀/耐酸碱气动蝶阀 主要技术参数
1、阀体
阀体形式 | 直通铸造蝶阀 |
公称通径 | DN50～1000mm |
公称压力 | PN1.0、1.6 MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰式、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填 |
阀板形式 | 垂直板式(蝶形) |
流量特性 | 调节型(近似等***比)、开关型(线性) |
2、执行机构
执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 | 400～700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
气动四氟蝶阀/气动对夹式蝶阀/耐酸碱气动蝶阀 主要性能指标
公称通径 | DN（mm） | 50～1000 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 气动传动 | |||
气动四氟蝶阀/气动对夹式蝶阀/耐酸碱气动蝶阀 零件材料
零件名称 | 主要材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
