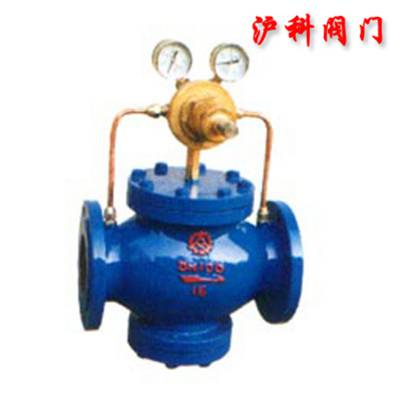

| 品牌：沪科阀门 | 材质：不锈钢 | 型号：YK43F-25 |
| 连接形式：法兰 | 适用介质：水 | 3C阀门类别：工业 |
YK43X/F-16C | YK43F-25 | YK43F-40 | YK43F-64 | |
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
强度压力PS(MPa) | 2.4 | 3.75 | 6.0 | 9.6 |
压力P1(MPa) | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 |
出口压力P2(MPa) | 0.05～1.0 | 0.1～1.2 | 0.1～2.5 | 0.1～3.5 |
适 用 介 质 | 空气﹑煤气、液化气﹑氨气、氧气等 | |||
工 作 温 度 | －10℃～80/150℃ | |||
压 力 特 性 偏 差 | 稳定流动状态下,当流量等参数不变时,压力在80-105%的压力(工作)范围内变化,其出口压力的偏差值4P1P≤±5%P1 | |||
流量特性偏差 | 稳定流动状态下,当压力等参数不变时，流量在20-的流量范围内变化，其出口压力的偏差值4P1G≤-10%P2 | |||
静 态 特 性 偏 差 | 稳定流动状态下,当压力和流量等参数的变化,所引起出口压力的变化,其值4P2≤-10%P2 | |||
二、安装尺寸
DN | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 |
L | H | h | ||||||||||
15 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
20 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
25 | 180 | 200 | 200 | 200 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
32 | 200 | 200 | 220 | 220 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
40 | 220 | 220 | 240 | 240 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
50 | 250 | 250 | 270 | 270 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
65 | 260 | 260 | 280 | 300 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
80 | 310 | 310 | 330 | 330 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
100 | 350 | 350 | 380 | 380 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
125 | 400 | 400 | 450 | 450 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
150 | 450 | 450 | 500 | 500 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
200 | 500 | 500 | 560 | 560 | 475 | 475 | 475 | 475 | 230 | 230 | 230 | 230 |
250 | 600 | 600 | 510 | 510 | 510 | 510 | 280 | 280 | 280 | 280 | ||
300 | 800 | 800 | 560 | 560 | 560 | 560 | 320 | 320 | 320 | 320 | ||
