| 产品特性：铸铁 | 品牌：沪科阀门 | 型号：Z41T、Z41W、Z41H 型 |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：50-600mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：截止 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：Z41T、Z41W、Z41H 型 |

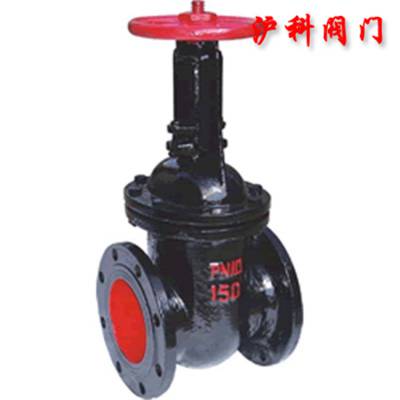

Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为铜合金（Z41T）、铸铁（Z41W）、Cr13 系不锈钢（Z41H），公称压力 PN10~PN40，阀体材料为铸铁的闸阀。
产品性能参数
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀主要性能参数
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
Z41T-10 | 10 | 1.0 | 0~200 | 水、蒸汽、油品 |
Z41T-16 | 16 | 1.6 | 0~200 | 水、蒸汽、油品 |
Z41T-16Z | 16 | 1.6 | -20~120 | 水、非腐蚀性液体、饱和蒸汽 |
Z41T-16Q | 16 | 1.6 | 0~200 | 水、蒸汽、油品 |
Z41W-10 | 10 | 1.0 | 0~200 | 水、蒸汽、油品 |
CZ41W-16 | 16 | 1.6 | 0~200 | 水、蒸汽、油品 |
Z41W-16Q | 16 | 1.6 | 0~200 | 水、蒸汽、油品 |
Z41H-10 | 10 | 1.0 | 0~200 | 水、蒸汽、油品 |
Z41H-16 | 16 | 1.6 | 0~200 | 水、蒸汽、油品 |
Z41H-16Q | 16 | 1.6 | 0~200 | 水、蒸汽、油品 |
Z41H-25Q | 25 | 2.5 | 0~200 | 水、蒸汽、油品 |
Z41H-40Q | 40 | 4.0 | 0~200 | 水、蒸汽、油品 |
产品零部件材料
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀零部件材料
型号 | 材料 | ||
阀体、阀盖、闸板 | 阀杆 | 手轮 | |
Z41T-10 | 灰铸铁 | 不锈钢 | 铸铁 |
Z41T-16 | 灰铸铁 | 不锈钢 | 铸铁 |
Z41T-16Z | 铸铁 | 黄铜 | - |
Z41T-16Q | 球墨铸铁 | 不锈钢 | 铸铁 |
Z41W-10 | 灰铸铁 | 不锈钢 | 铸铁 |
CZ41W-16 | 灰铸铁 | 不锈钢 | 铸铁 |
Z41W-16Q | 球墨铸铁 | 不锈钢 | 铸铁 |
Z41H-10 | 灰铸铁 | 不锈钢 | 铸铁 |
Z41H-16 | 灰铸铁 | 不锈钢 | 铸铁 |
Z41H-16Q | 球墨铸铁 | 不锈钢 | 铸铁 |
Z41H-25Q | 球墨铸铁 | 不锈钢 | 铸铁 |
Z41H-40Q | 球墨铸铁 | 不锈钢 | 铸铁 |
产品外形及结构尺寸
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀主要外形及结构尺寸（mm）
DN | L | D | D1 | D2 | z×Φd | b | f | H关 | H开 | D0 |
50 | 180 | 160 | 125 | 100 | 4×Φ18 | 20 | 3 | 295 | 346 | 180 |
65 | 190 | 180 | 145 | 120 | 4×Φ18 | 20 | 3 | 323 | 408 | 180 |
80 | 203 | 195 | 160 | 135 | 4×Φ18 | 22 | 3 | 377 | 465 | 200 |
100 | 230 | 215 | 180 | 155 | 8×Φ18 | 22 | 3 | 433 | 542 | 200 |
125 | 255 | 250 | 210 | 184 | 8×Φ18 | 24 | 3 | 527 | 662 | 240 |
150 | 267 | 280 | 240 | 210 | 8×Φ23 | 24 | 3 | 596 | 754 | 240 |
200 | 330 | 335 | 295 | 265 | 8×Φ23 | 26 | 3 | 772 | 984 | 320 |
250 | 380 | 390 | 350 | 320 | 12×Φ23 | 28 | 3 | 904 | 1168 | 320 |
300 | 420 | 440 | 400 | 368 | 12×Φ23 | 28 | 4 | 1045 | 1357 | 400 |
350 | 450 | 500 | 460 | 428 | 16×Φ32 | 30 | 4 | 1177 | 1542 | 400 |
400 | 480 | 565 | 515 | 482 | 16×Φ25 | 32 | 4 | 1345 | 1795 | 500 |
450 | 510 | 615 | 565 | 532 | 20×Φ25 | 32 | 4 | 1510 | 1975 | 640 |
500 | 540 | 670 | 620 | 585 | 20×Φ25 | 34 | 4 | 1615 | 2102 | 640 |
600 | 600 | 780 | 725 | 685 | 20×Φ30 | 36 | 5 | 2120 | 2740 | 729 |
